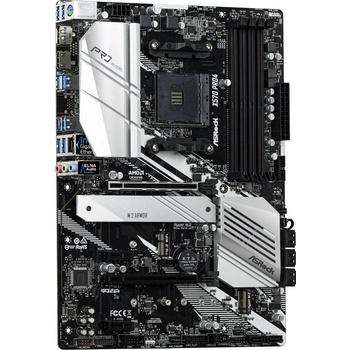

ASRock X570 Pro4
Nejlevnější nabídky (8)
Popis produktu
Parametry produktu
Recenze
, zakoupeno v CZC.cz
- Great motherboard. Easy to install, working as is. No need to update drivers. Overclocking build in. Cool M2 SSD protector.
Parametry produktu
Popis produktu
X570 PRO 4
- Supports AMD AM4 Socket Ryzen™ 2000 and 3000 Series processors
- 10 Power Phase Design
- Supports DDR4 4066+ (OC)
- 2 PCIe 4.0 x16, 2 PCIe 4.0 x1, 1 M.2(Key E) For WiFi
- AMD Quad CrossFireX™ and CrossFireX™
- Graphics Output Options: HDMI, DisplayPort
- 7.1 CH HD Audio (Realtek ALC1200 Audio Codec), ELNA Audio Caps
- 8 SATA3, 1 Hyper M.2 (PCIe Gen4 x4 & SATA3),
- 1 Hyper M.2 (PCIe Gen4 x4)
- 2 USB 3.2 Gen2 (Rear Type A+C), 10 USB 3.2 Gen1 (4 Front, 6 Rear)
- Intel Gigabit LAN
- ASRock Polychrome SYNC
TECHNICAL SPECIFICATIONS
Platform
- ATX Form Factor: 12.0-in x 9.0-in, 30.5 cm x 22.9 cm
- Solid Capacitor design
- 2oz Copper PCB
Unique Feature
ASRock USB 3.2 Gen2
- ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s)
- ASRock USB 3.2 Gen2 Type-C Port (10 Gb/s)
ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium 50A Power Choke
- Sapphire Black PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
ASRock Steel Slot Gen4
ASRock Full Coverage M.2 Heatsink
ASRock Hyper M.2 (PCIe Gen4x4 & SATA3)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
CPU
- Supports AMD AM4 socket Ryzen™ 2000 and 3000 series processors
- Digi Power design
- 10 Power Phase design
Chipset - AMD X570
Memory
- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- AMD Ryzen series CPUs (Matisse) support DDR4 4066+(OC)/3466(OC)/
3200/2933/2667/2400/2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Pinnacle Ridge) support DDR4 3466+(OC)/ 3200(OC)/2933/2667/2400/2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Picasso) support DDR4 3466+(OC)/3200(OC)/ 2933/2667/2400/2133 non-ECC, un-buffered memory*
- For Ryzen Series CPUs (Picasso), ECC is only supported with PRO CPUs.
- Please refer to Memory Support List on ASRock's website for more information.
(http://www.asrock.com/)
- Max. capacity of system memory: 64GB
- 15µ Gold Contact in DIMM Slots
* Please refer to below table for AMD non-XMP memory frequency support.
For more details, please refer to the QVL on ASRock's website.
Expansion Slot
AMD Ryzen series CPUs (Matisse) - 2 x PCI Express 4.0 x16 Slots (PCIE1/PCIE3: single at x16 (PCIE1); dual at x16 (PCIE1) / x4 (PCIE3))*
AMD Ryzen series CPUs (Pinnacle Ridge) - 2 x PCI Express 3.0 x16 Slots (PCIE1/PCIE3: single at x16 (PCIE1); dual at x16 (PCIE1) / x4 (PCIE3))*
AMD Ryzen series CPUs (Picasso) - 2 x PCI Express 3.0 x16 Slots (PCIE1/PCIE3: single at x8 (PCIE1); dual at x8 (PCIE1) / x4 (PCIE3))* * Supports NVMe SSD as boot disks
- 2 x PCI Express 4.0 x1 Slots
- Supports AMD Quad CrossFireXTM and CrossFireXTM
- 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT module
- 15µ Gold Contact in VGA PCIe Slot (PCIE1)
Graphics - Integrated AMD RadeonTM Vega Series Graphics in Ryzen Series APU* * Actual support may vary by CPU
- DirectX 12, Pixel Shader 5.0
- Shared memory default 2GB. Max Shared memory supports up to 16GB.
* The Max shared memory 16GB requires 32GB system memory installed. - Dual graphics output: support HDMI and DisplayPort 1.2 ports by independent display controllers
- Supports HDMI 1.4 with max. resolution up to 4K x 2K (4096x2160) @ 30Hz
- Supports DisplayPort 1.2 with max. resolution up to 4K x 2K (4096x2160) @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate
Audio) with HDMI 1.4 Ports (Compliant HDMI monitor is required)
- Supports HDCP 1.4 with HDMI 1.4 and DisplayPort 1.2 Ports
- Supports 4K Ultra HD (UHD) playback with HDMI 1.4 and DisplayPort 1.2 Ports
- Supports Microsoft PlayReady
Audio
- 7.1 CH HD Audio with Content Protection (Realtek ALC1200 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- ELNA Audio Caps
- PCB Isolate Shielding
- Individual PCB Layers for R/L Audio Channel
LAN
- Gigabit LAN 10/100/1000 Mb/s
- Giga PHY Intel I211AT
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Rear Panel I/O
- 3 x Antenna Ports (on I/O Panel Shield)
- 1 x PS/2 Mouse/Keyboard Port
- 1 x HDMI Port
- 1 x DisplayPort 1.2
- 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (Supports ESD Protection)
- 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (Supports ESD Protection)
- 6 x USB 3.2 Gen1 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Line in / Front Speaker / Microphone
Storage - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10),
NCQ, AHCI and Hot Plug - 1 x Hyper M.2 Socket (M2_1), supports M Key type 2230/2242/2260/2280/22110
M.2 PCI Express module up to Gen4x4 (64 Gb/s) (with Matisse) or
Gen3x4 (32 Gb/s) (with Pinnacle Ridge and Picasso)* - 1 x Hyper M.2 Socket (M2_3), supports M Key type 2230/2242/2260/2280/22110
M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen4x4 (64 Gb/s) (with Matisse) or Gen3x4 (32 Gb/s) (with Pinnacle Ridge and Picasso)*
- Supports NVMe SSD as boot disks
- Supports ASRock U.2 Kit
Connector
- 1 x COM Port Header
- 1 x TPM Header
- 1 x SPI TPM Header
- 1 x Power LED and Speaker Header
- 2 x RGB LED Headers
* Support in total up to 12V/3A, 36W LED Strip - 1 x Addressable LED Header * Supports in total up to 5V/3A, 15W LED Strip - 1 x CPU Fan Connector (4-pin) * The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power. - 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control) * The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. - 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)
- The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
- CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP and CHA_FAN3/WP can auto detect if 3-pin or
4-pin fan is in use.
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector
- 1 x Front Panel Audio Connector
- 1 x AMD LED Fan USB Header
- 1 x Thunderbolt AIC Connector (5-pin) (Supports ASRock Thunderbolt AIC Card only)
- 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection)
- 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports)
(Supports ESD Protection)
BIOS Feature
- 256Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM
VDDCR_SOC, +1.8V, VDDP, VDDG, CPU Load-Line Calibration,
CPU VDDCR_SOC Load-Line Calibration Voltage Multi-adjustment
Support CD - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar
Software and UEFI
Software
- ASRock A-Tuning
- ASRock Polychrome SYNC
- ASRock XFast LAN
* These utilities can be downloaded from
ASRock Live Update & APP Shop.
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- ASRock Easy RAID Installer
Hardware Monitor
- Temperature Sensing: CPU, CPU/Water Pump, Chassis, Chassis/Water Pump Fans
- Fan Tachometer: CPU, CPU/Water Pump, Chassis, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water
Pump, Chassis, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis, Chassis/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM,
PREM VDDCR_SOC, +1.8V, VDDP
Operating System - Microsoft Windows 10 64-bit
Certifications
- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)
Accessories
- Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 3 x Screws for M.2 Sockets
- 1 x Standoff for M.2 Socket
Chybí či je nepravdivý některý důležitý parametr? Uvedené informace jsou pouze orientační, před zakoupením ve vybraném obchodě doporučujeme ověřit, že prodávaný model má klíčové vlastnosti dle vašich požadavků. I když se snažíme o maximální přesnost informací, bohužel nemůžeme zaručit jeho 100% správnost. Ceny produktů jsou uváděny včetně DPH.
Hodnocení produktu
- PCI-E 4.0, s rychlými komponenty 4. generace pracuje s vysokou rychlostí
- Dva M.2 NVME sloty pro moduly všech délek až do 110 mm, s rychlostí až 64 Gb/s, z toho jeden volitelně použitelný i pro SATA M.2 disk
- Snadná aktualizace EFI BIOSu bez nutnosti použít operační systém Windows
- Bezproblémová funkce s OS Linux
- Možnost nastavení různých statických nebo dynamických profilů pro větráky
- Profily větráků lze upravit pro velmi tichý provoz, pokud procesor není příliš zatížen
- Jen jeden USB-C port
Desku používám k plné spokojenosti už rok a půl bez nejmenších problémů. Hlavní kritéria pro výběr byla podpora mých oblíbených procesorů AMD, rychlá sběrnice PCI-E verze 4, nejméně dva rychlé PCI-E x16 sloty s podporou 4. generace PCI-E a rychlé sloty 4. generace pro NVME SSD. Různé alternativní desky, které jsem v té době zvažoval, šidí uživatele, protože mají např. jen po jednom rychlém slotu slotu V4, zbývající sloty jsou V3 s poloviční rychlostí (u M.2 a PCI-e x16).
Komponenty s podporou 4. generace PCI-E sběrnice jsou sice dražší, ale splnily očekávání v podobě vyšších výkonů. Objektivním měřením se potvrdil rozdíl vnímaný i subjektivně. Např. zápisové testy u SSD disku, což považuji za lepší ukazatel než pouhé čtení, ukázaly výrazný rozdíl proti disku 3. generace. Připadá mi až neuvěřitelné, kam lze s rychlostí disků jít. Pochopitelně je to tím větší rozdíl proti SATA SSD, ale to ani nemusím zdůrazňovat.
Aktualizace EFI BIOSU jsou jednoduché, provedl jsem upgrade již několikrát, jedinou malou komplikací je, že na dobu provedení upgrade je třeba dočasně v BIOSU napřed vypnout TPM chip, jinak se funkce pro flash BIOSu neuvolní. Za ohromnou výhodu považuji, že nemusím mít nainstalované Windows k tomu, abych BIOS povýšil. Je na to připravená funkce přímo v BIOSU. Ten po zvolení patřičného nástroje v menu sám najde nový soubor na připojené USB FLASH paměti. Linuxáři vědí, jaké utrpení je, když nový BIOS je k dispozici jen jako EXE soubor apod.Vyhledání BIOSu na webu Asrock je třeba udělat manuálně, vyhledávací nástroj je k dispozici pouze pro Windows. Ale při znalosti typu desky je nalezení stránky podpory s nabídkou ke stažení snadné.
Jako operační systém mám Linux v distribuci Ubuntu, se žádnou s použitých verzí (20.04 - 22.04) jsem nezaznamenal problém. Taktéž virtualizace VMware Workstation funguje bez potíží.
Zvuková karta integrovaná na desce je průměrná - obvyklý standard. Projevují se občas slabé rušivé zvuky při zapínání, přepínání funkcí a aplikací v systému apod., ale to dělají snad všechny integrované karty. Pro kvalitní poslech proto používám externí USB zvukovku s vysokým vzorkovacím kmitočtem a dobrým oddělením od systému PC, která, když má být ticho, je za všech situací opravdu tichá., zakoupeno v CZC.cz
- Great motherboard. Easy to install, working as is. No need to update drivers. Overclocking build in. Cool M2 SSD protector.
